Projetos e instalações em atmosferas explosivas
Projeto e montagem de instalações elétricas em áreas classificadas: equipamentos Ex, infraestrutura, cabos, conexões, aterramento e equipotencialização adequados à zona, ao grupo e à classe de temperatura de cada local.

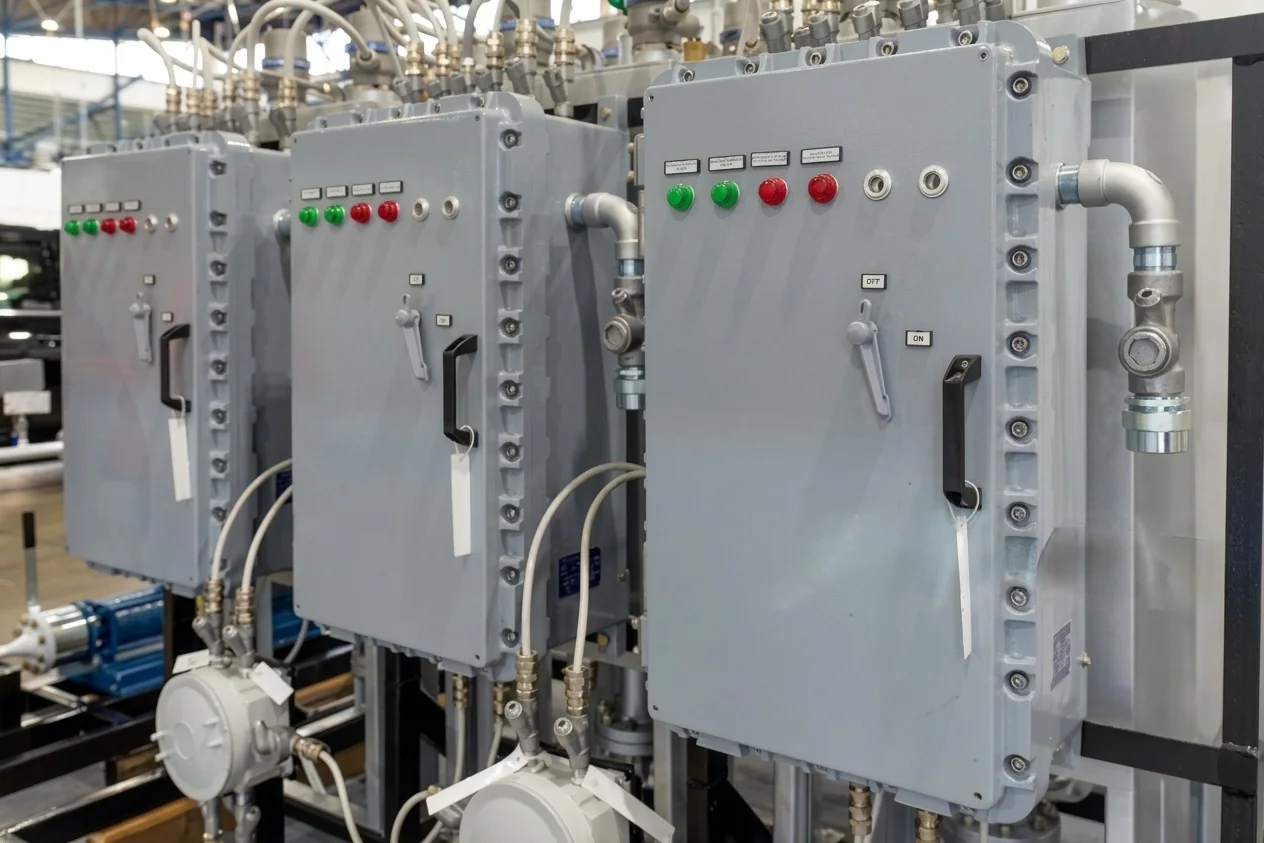

Painéis à prova de explosão- Frente
- Áreas classificadas
- Normas de referência
- ABNT NBR IEC 60079-14ABNT NBR IEC 60079-17IEC TS 60079-32-1NR-10ABNT NBR 5410
Visão da solução
Da classificação da áreaà instalação montada.
O trabalho parte do levantamento em campo e da documentação de classificação de áreas da planta, que define as zonas, os grupos de gás ou poeira e as classes de temperatura de cada local.
Com essa base, os equipamentos Ex são selecionados pelo nível de proteção exigido em cada zona. Encaminhamentos, prensa-cabos e unidades seladoras seguem o tipo de proteção adotado, e a montagem termina com a inspeção inicial prevista na ABNT NBR IEC 60079-14.
Escopo de atuação
Levantamento
Verificação da instalação existente, das condições do processo e da documentação de classificação de áreas.
Projeto e especificação
Seleção dos equipamentos Ex por zona, grupo e classe de temperatura, com definição de infraestrutura, cabos, prensa-cabos e unidades seladoras.
Montagem e adequação
Montagem da infraestrutura e dos equipamentos, adequação de instalações existentes e inspeção inicial.
Documentação e as built
Registro da instalação executada, certificados dos equipamentos organizados e projeto atualizado.
Aterramento e equipotencialização
Tudo no mesmo potencial,sem acúmulo de carga.
Equipamentos, estruturas, tubulações e recipientes metálicos são interligados ao sistema de aterramento para escoar as cargas eletrostáticas e manter todas as partes no mesmo potencial.
O serviço inclui o levantamento dos pontos de interligação, os barramentos e condutores, as conexões fixas e as garras para recipientes móveis, além das medições de continuidade definidas no projeto.
- 01
Levantamento dos pontos
Identificação dos equipamentos, recipientes e estruturas a interligar, conforme o processo e a operação.
- 02
Barramentos e condutores
Projeto e instalação dos barramentos, condutores e encaminhamentos de aterramento e equipotencialização.
- 03
Conexões fixas e móveis

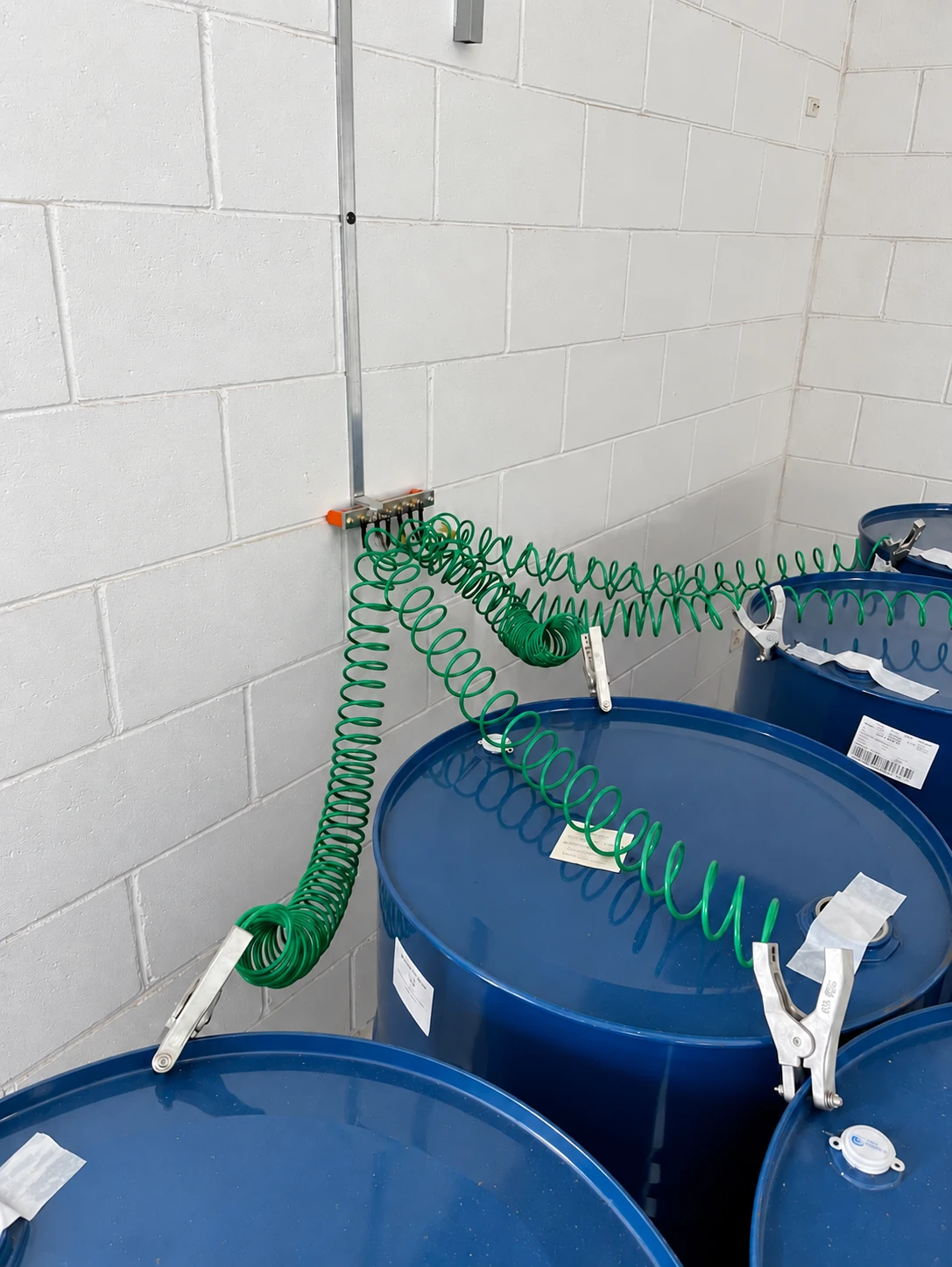

Ligações permanentes em estruturas e tubulações, e garras com cabo espiral para tambores durante o manuseio.
- 04
Medições e registros
Medições de continuidade e de resistência, com registro das condições encontradas.
Entregáveis
O que fica com você.Por escrito.
A lista segue a ordem real de execução. Cada etapa termina com um documento.
| Item | Entregável | Status |
|---|---|---|
| 01 | Levantamento em campo e definição do escopo | |
| 02 | Projeto da instalação e especificação dos equipamentos Ex | |
| 03 | Projeto de aterramento e equipotencialização | |
| 04 | Registros de montagem e relatório de inspeção inicial | |
| 05 | Relatório das medições de continuidade e resistência | |
| 06 | Certificados dos equipamentos, documentação técnica e as built |
Áreas classificadas
Projeto e montagem.

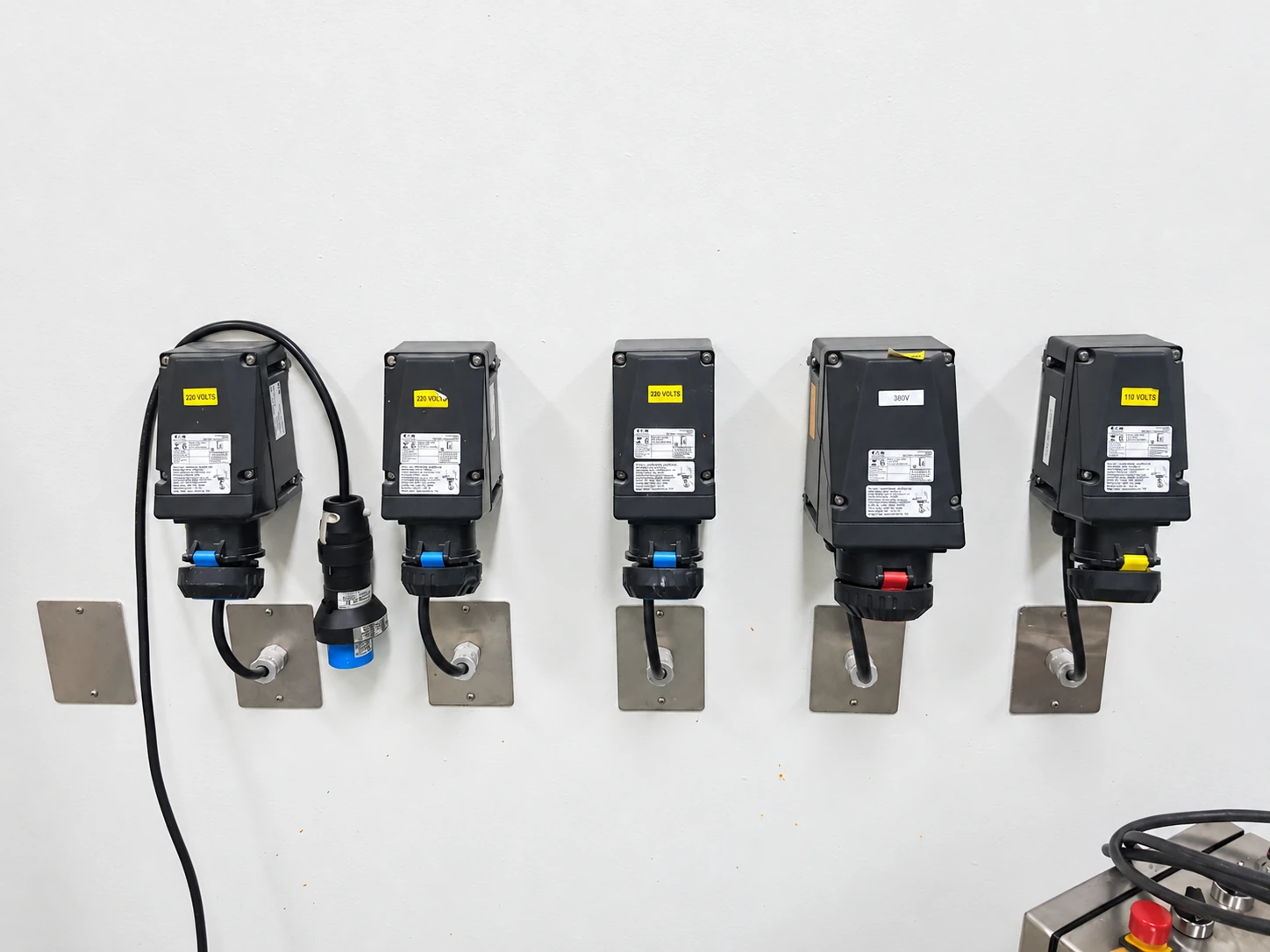

Equipamentos Ex e tomadas para área classificada. Clique para ampliar.
Próximo passo
Tem uma parada programada?
Mande uma descrição rápida do serviço, com fotos se tiver. A gente agenda a visita técnica e volta com escopo e prazo.
