Projeto e montagem de painéis elétricos
Desenvolvimento, fabricação, montagem e instalação de painéis de potência, comando, controle e automação para processos industriais.
Montagem técnica- Frente
- Potência e controle
- Normas de referência
- ABNT NBR IEC 61439ABNT NBR 5410NR-10IEC 60617
Visão da solução
Do diagramaao painel energizado.
Cada painel é projetado a partir do processo que ele vai alimentar: potência, proteção, comando, automação e também quem vai operar e dar manutenção depois.
Também realizamos reformas, ampliações e adequações de painéis existentes, incluindo atualização de componentes, identificação, diagramas elétricos e documentação técnica.
Escopo de atuação
Potência
Painéis para alimentação, proteção, distribuição e seccionamento de cargas.
Comando e controle
Conjuntos para acionamento, supervisão e interface com máquinas e processos.
Automação
Integração de componentes, controladores e sistemas industriais.
Reformas e ampliações
Atualização de componentes, reorganização e adequação de painéis existentes.
Casos de painéis
Projetados em 3D, montados pela Systec.
Painéis entregues pela Systec, com o projeto aprovado e o painel montado lado a lado.
Projeto 3DMontado · Systec
Alterne entre o projeto aprovado e o painel entregue.
Caso real · Partida de compressor
Painel com inversor para compressor de ar.
Painel elétrico para a partida e o controle de velocidade de um compressor de ar. Dimensionamos a carga e montamos o painel com disjuntor geral, chave seccionadora com bloqueio para manutenção (NR-10), inversor de frequência, DPS e botão de emergência. Antes da fabricação, o cliente recebeu o projeto elétrico e o layout completo do painel, com o modelo em 3D para aprovação.
- Aplicação
- Partida e controle de velocidade de compressor de ar
- Entrada
- Disjuntor geral de entrada, dimensionado para a carga do compressor
- NR-10
- Chave seccionadora com bloqueio para manutenção segura
- Acionamento
- Inversor de frequência, com parametrização feita pela Systec
- Proteção
- DPS e botão de emergência
- Projeto
- Projeto elétrico, layout do painel e modelo 3D para aprovação
- DimensionamentoCargas, cabos e proteções calculados para o compressor.
- Projeto elétricoDiagramas de potência e comando do painel.
- Layout e 3DLayout completo e modelo 3D aprovados antes da fabricação.
- MontagemPainel montado pela equipe Systec, seguindo o modelo aprovado.
- ParametrizaçãoInversor configurado para a partida e a velocidade do compressor.
Do modelo ao painel
Projeto 3D e montagem final.

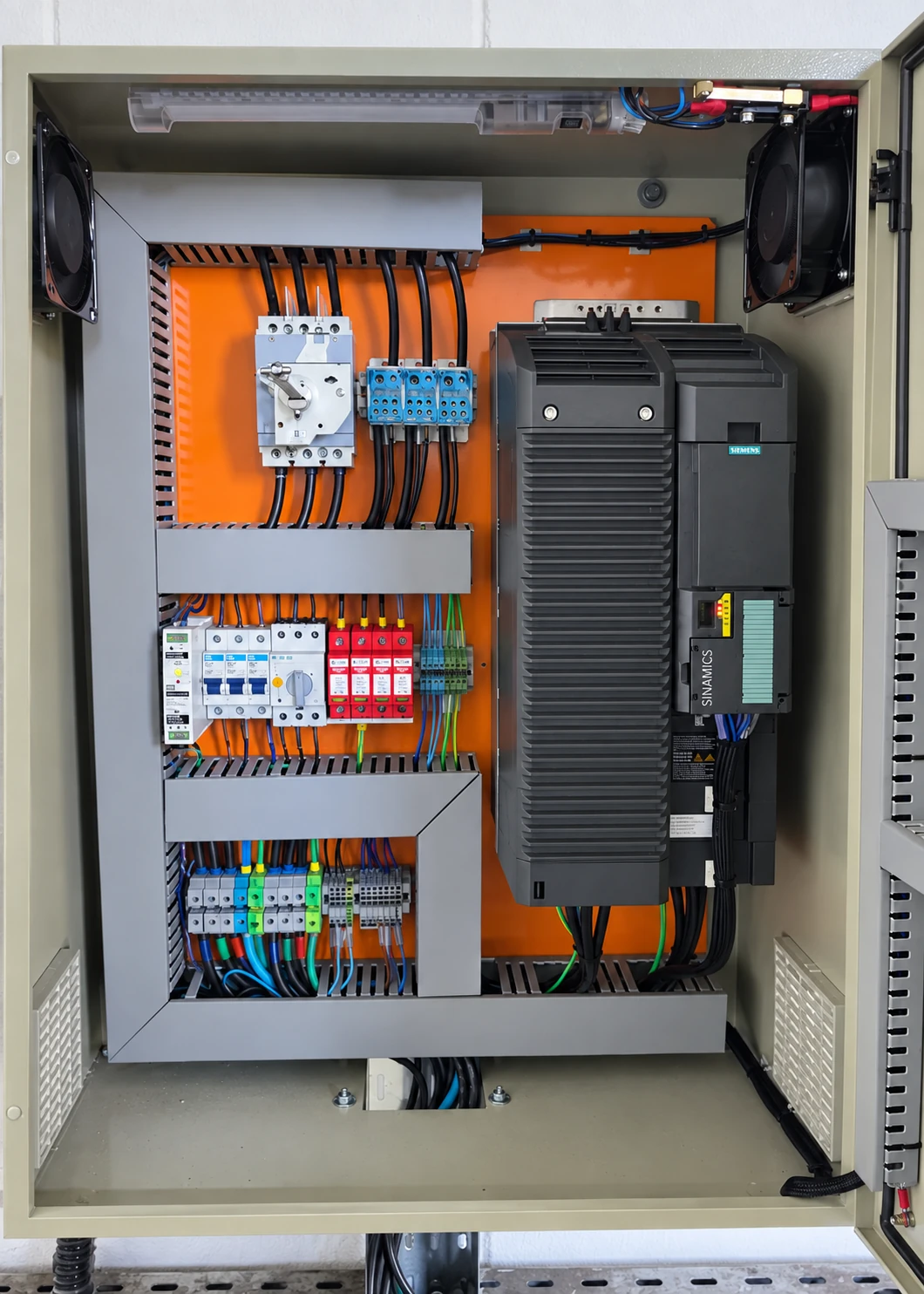

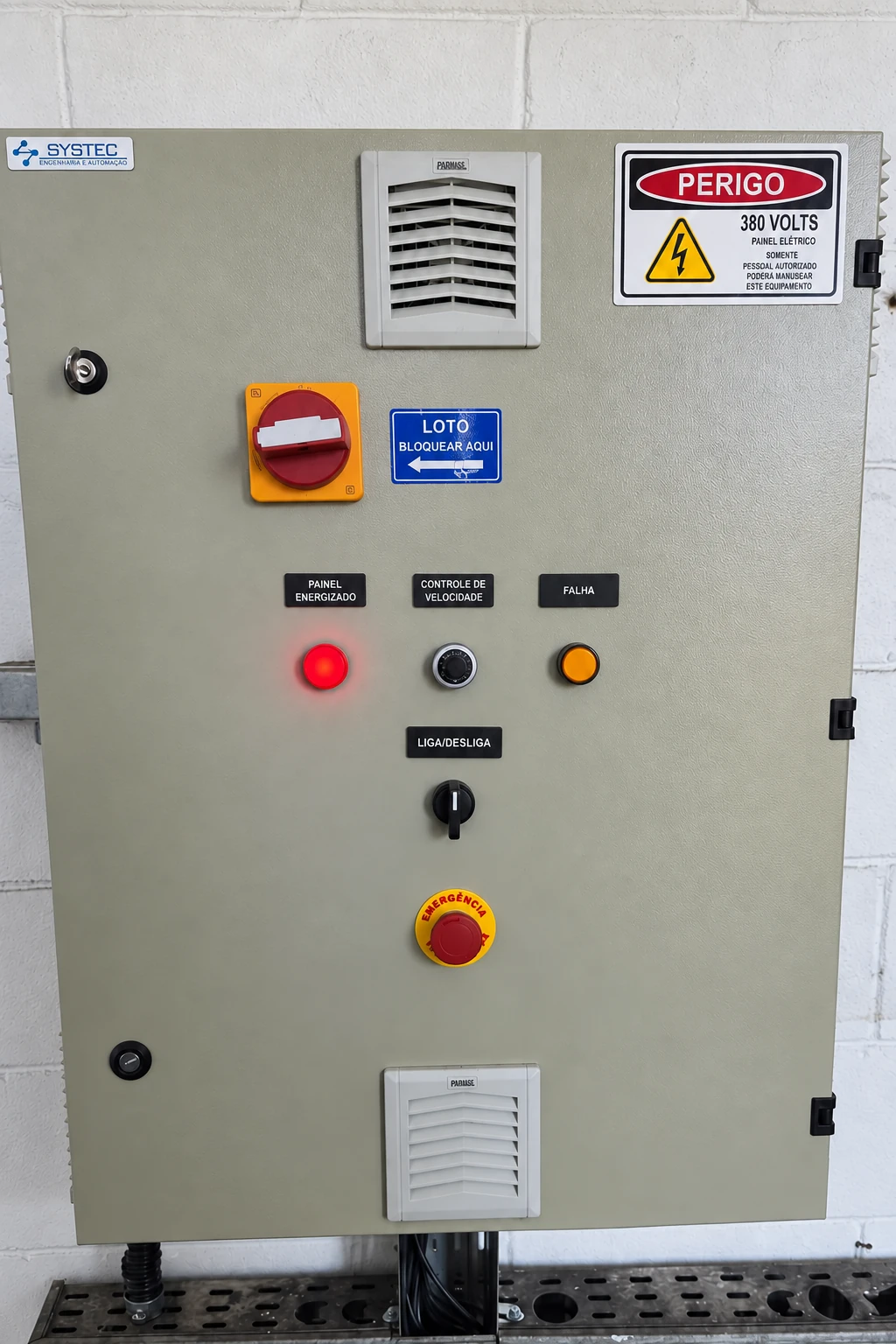

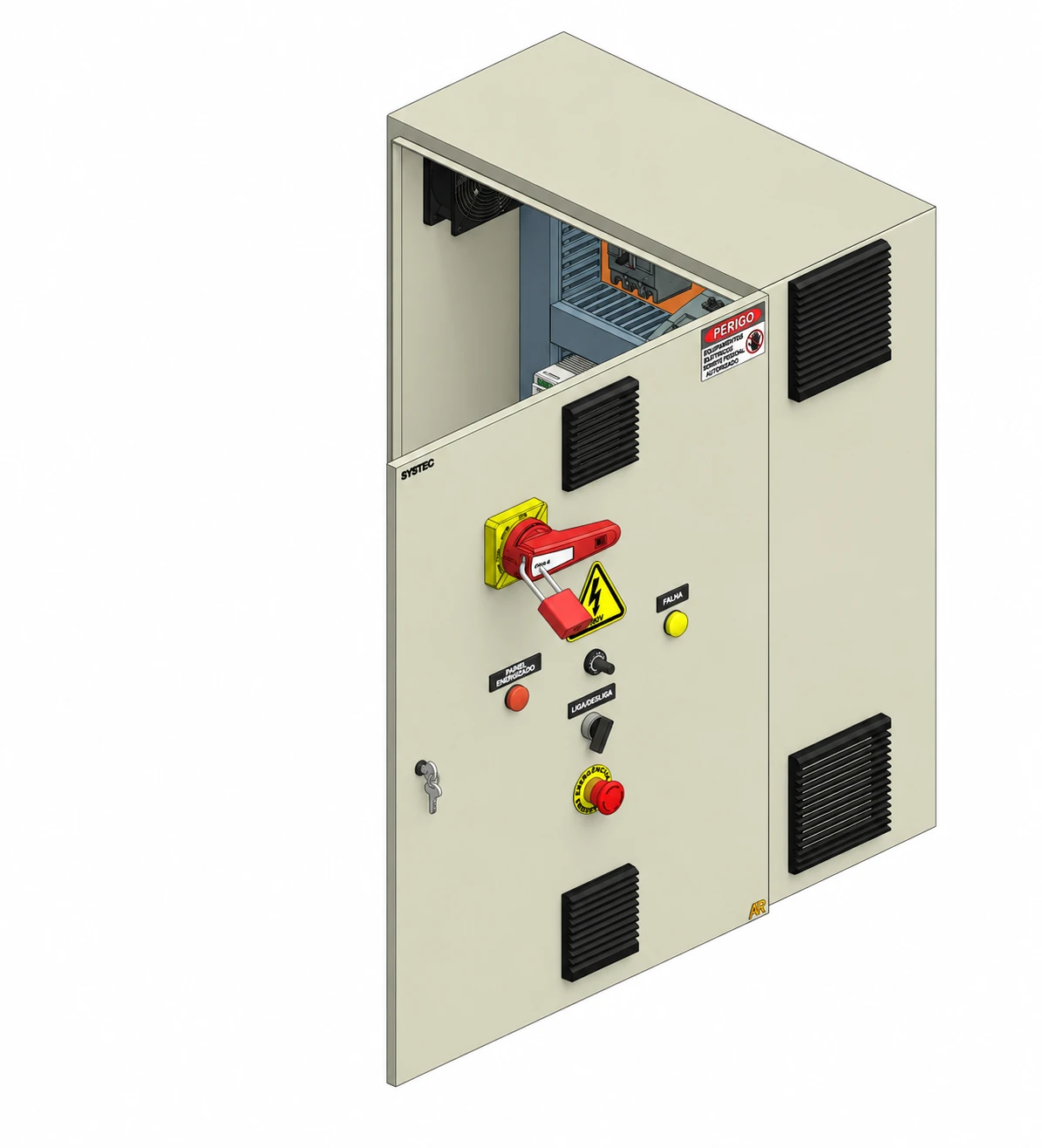

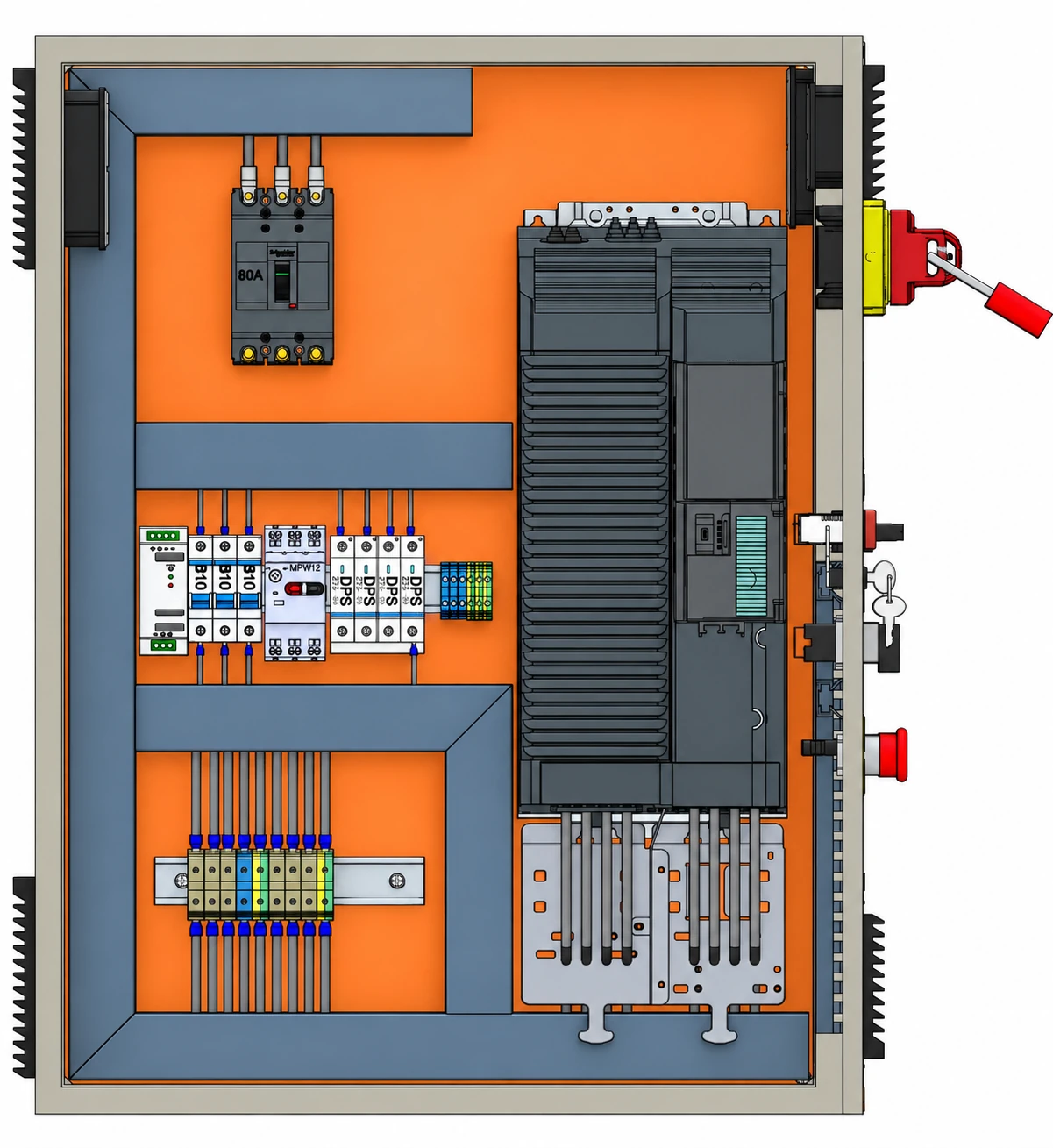

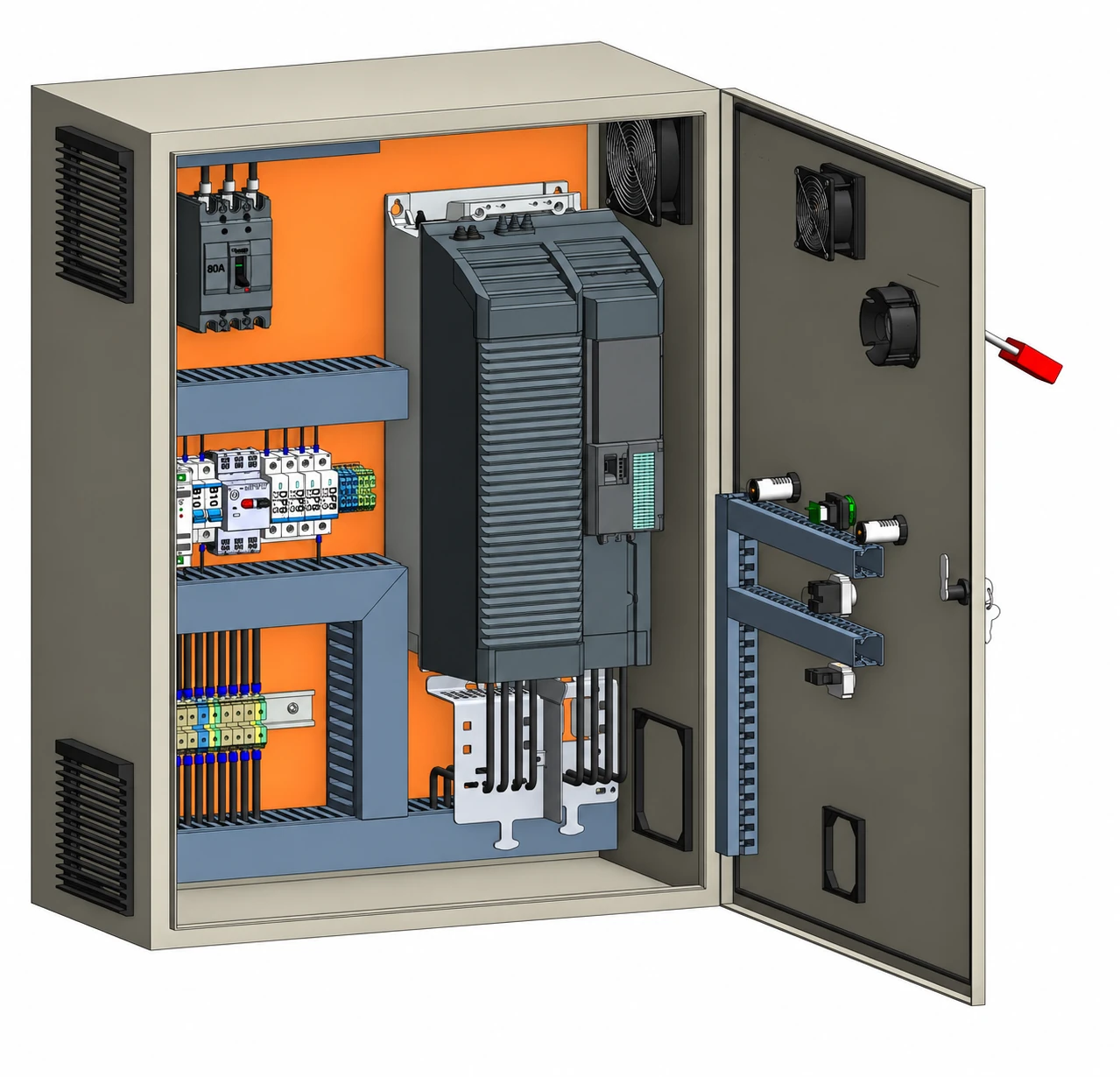

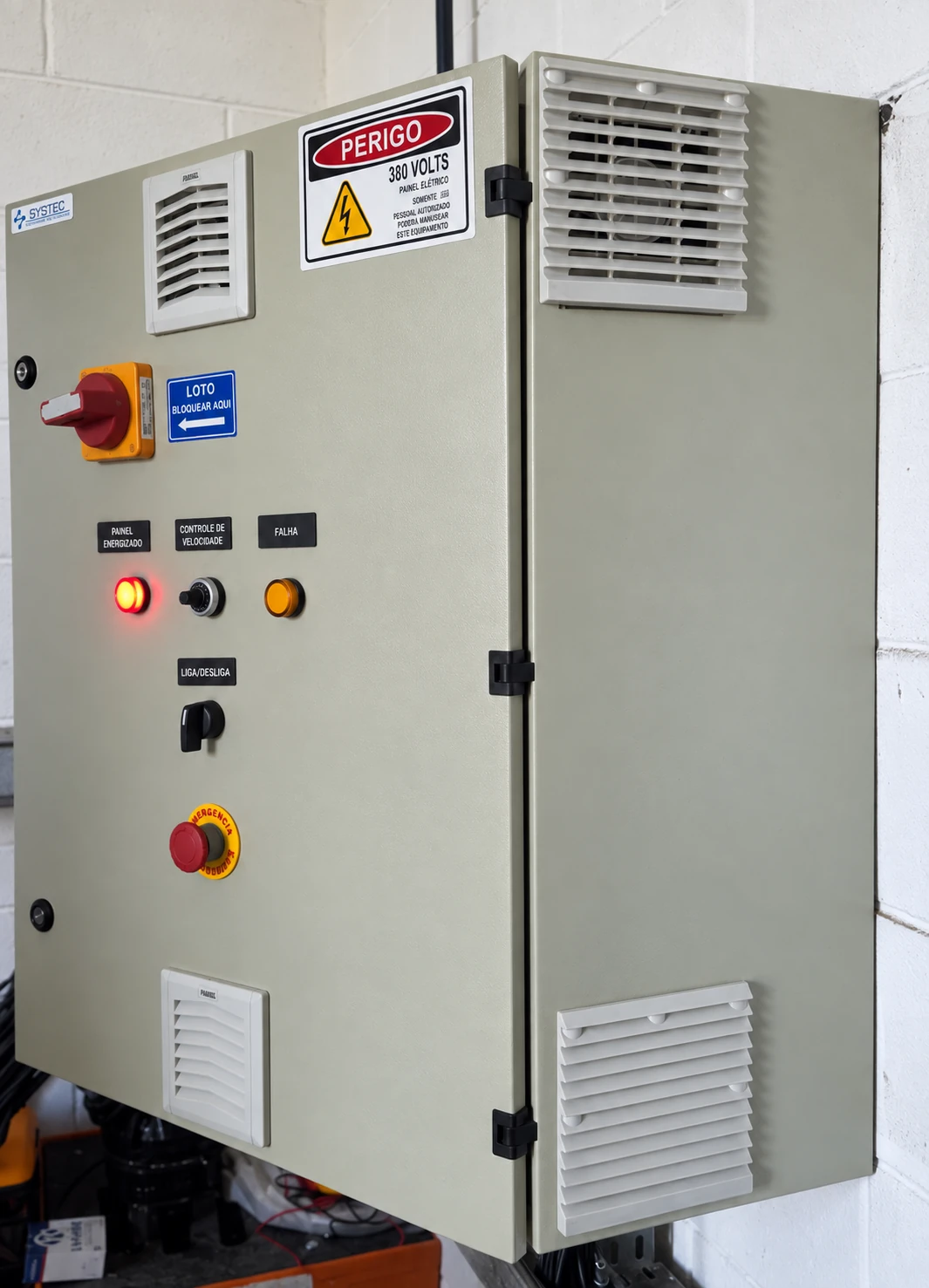

Vistas do modelo aprovado pelo cliente e fotos do mesmo painel montado. Clique para ampliar.
Entregáveis
O que fica com você.Por escrito.
A lista segue a ordem real de execução. Cada etapa termina com um documento.
| Item | Entregável | Status |
|---|---|---|
| 01 | Levantamento, projeto elétrico e definição dos componentes | |
| 02 | Fabricação, montagem, identificação e organização interna | |
| 03 | Diagramas elétricos, testes funcionais e documentação técnica | |
| 04 | Instalação, comissionamento e entrega final do conjunto |
Próximo passo
Tem uma parada programada?
Mande uma descrição rápida do serviço, com fotos se tiver. A gente agenda a visita técnica e volta com escopo e prazo.
