SPDASistema de Proteção contra Descargas Atmosféricas
Análise de risco, projeto executivo, instalação, inspeção e manutenção de sistemas de proteção contra descargas atmosféricas. Captação, descidas, aterramento, equipotencialização e proteção contra surtos pensados para a sua instalação.
- Frente
- Proteção contra descargas atmosféricas
- Análise de riscoProjeto executivoInstalação e adequaçãoInspeção e manutenção
- Normas de referência
- ABNT NBR 5419, partes 1 a 4:2026NR-10 vigente
01 · Gerenciamento de risco
Primeiro, entender a edificação.
O levantamento reúne as características da estrutura, da ocupação e do processo. Com esses dados, elaboramos a análise de risco e avaliamos as medidas de proteção necessárias, registrando as premissas e os critérios adotados.
- Levantamento da localização, dimensões, cobertura, entorno e configuração da edificação.
- Avaliação da ocupação, das atividades, dos setores e das condições relevantes do processo.
- Identificação das linhas de energia e comunicação, dos sistemas sensíveis e das proteções existentes.
- Cálculos da análise de risco, avaliação das medidas de proteção e definição dos critérios para o projeto.
Reformas, ampliações e mudanças de processo entram no levantamento para verificar seus efeitos sobre a solução de proteção.
02 · Projeto executivo
Cada parte do sistema, definida para o seu prédio.
O projeto organiza a proteção externa e as medidas de proteção dos sistemas elétricos e eletrônicos. As soluções são compatibilizadas com a arquitetura, as estruturas metálicas, as instalações existentes e as condições de operação e manutenção.
- Captaçãodisposição de captores, malhas ou mastros e avaliação dos volumes a proteger.
- Descidasdefinição dos caminhos de corrente, das interligações e das condições de separação aplicáveis. O aproveitamento de componentes naturais depende de avaliação técnica e comprovação de suas condições.
- Aterramentoconfiguração dos eletrodos, malhas, pontos de conexão e interligações, considerando as características do local e os critérios do projeto.
- Equipotencializaçãointegração das partes metálicas e interfaces com os sistemas de aterramento e as entradas de serviços.
- Proteção contra surtosseleção e coordenação de DPS nas linhas de energia e sinal, considerando o esquema de aterramento, as características dos circuitos, as conexões e as proteções associadas.
- Documentaçãoplantas, detalhes construtivos, memorial técnico, especificações e lista de materiais para a execução.
03 · Instalação e adequação
A obra segue o projeto.
Implantação de sistemas novos e adequação de instalações existentes, com planejamento das frentes de trabalho, identificação das interfaces com a produção e verificações da montagem.
- Montagem de captores, descidas, suportes, conexões e pontos de inspeção previstos no projeto.
- Implantação ou adequação do aterramento e das ligações equipotenciais.
- Instalação dos DPS e das proteções associadas definidas para os circuitos.
- Verificação da fixação, das conexões, da continuidade e da compatibilidade dos materiais utilizados.
- Registro das intervenções e atualização dos desenhos conforme executado.
As atividades são planejadas com as medidas de segurança aplicáveis e alinhadas às condições de acesso e liberação da instalação.
04 · Inspeção, laudos e medições
Como o sistema está hoje, por escrito.
Inspeção da instalação e análise da documentação disponível, com registro das condições observadas, dos pontos avaliados e das correções recomendadas.
- Inspeção de captores, condutores, suportes, conexões, corrosão e alterações da edificação.
- Avaliação das interligações, do aterramento, da equipotencialização e dos DPS acessíveis.
- Ensaios de continuidade elétrica e outras verificações definidas para o sistema.
- Medições complementares de aterramento ou resistividade do solo quando pertinentes ao diagnóstico e ao projeto, com método e condições registrados.
- Relatório ou laudo técnico com fotografias, resultados, limitações da inspeção e recomendações de adequação.
Os resultados são analisados junto com o projeto, a continuidade e a configuração da instalação. Uma medição isolada não caracteriza a adequação completa do SPDA.
05 · Manutenção preventiva e corretiva
Proteção que continua funcionando.
Planejamento das verificações e correção dos problemas identificados em inspeções, alterações da instalação ou eventos que possam afetar o sistema.
- Rotina preventiva definida conforme os requisitos aplicáveis, as condições ambientais e o histórico da instalação.
- Avaliação de conexões, fixações, corrosão, integridade dos condutores e condição dos DPS.
- Correção das falhas identificadas e substituição dos componentes especificados para a intervenção.
- Verificações após as correções, com atualização dos registros e das pendências.
A manutenção acompanha o sistema executado e as mudanças na edificação, preservando o histórico das intervenções.
06 · Fluxo de trabalho
Cinco etapas, da visita à entrega.
- 01
Levantamento técnico
visita, documentação existente e identificação das condições da edificação e do processo.
- 02
Análise e definição da solução
cálculos, avaliação dos riscos e seleção das medidas de proteção.
- 03
Projeto e planejamento
detalhamento técnico, especificações, interfaces e organização das atividades.
- 04
Implantação ou adequação
montagem, verificações e registro das intervenções.
- 05
Inspeção e entrega
consolidação dos resultados, documentação conforme executado e orientações de manutenção.
A contratação pode abranger uma etapa específica ou o conjunto dos serviços, conforme a necessidade da instalação.
Registros em campo
Frentes de serviço e verificações.

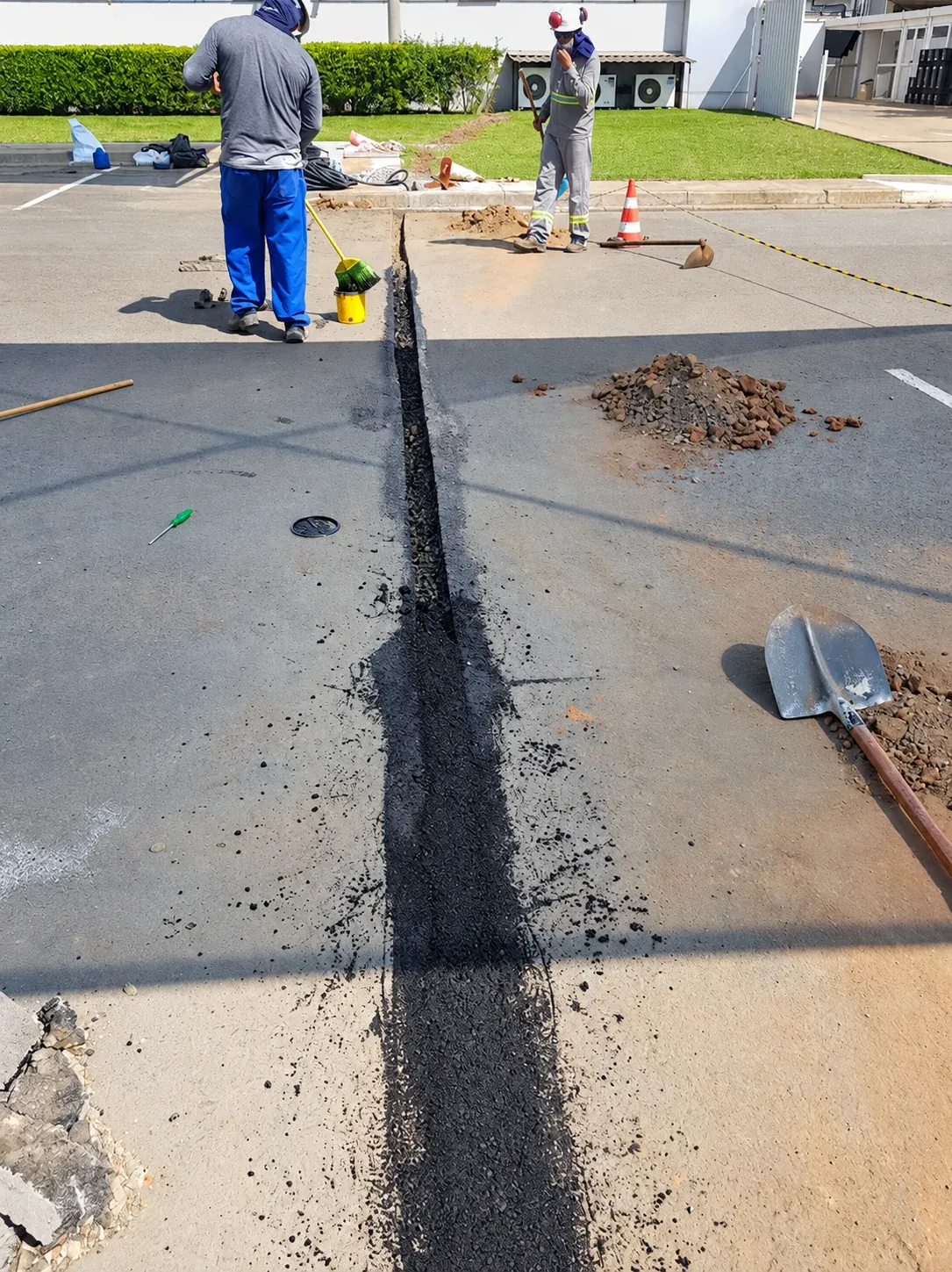

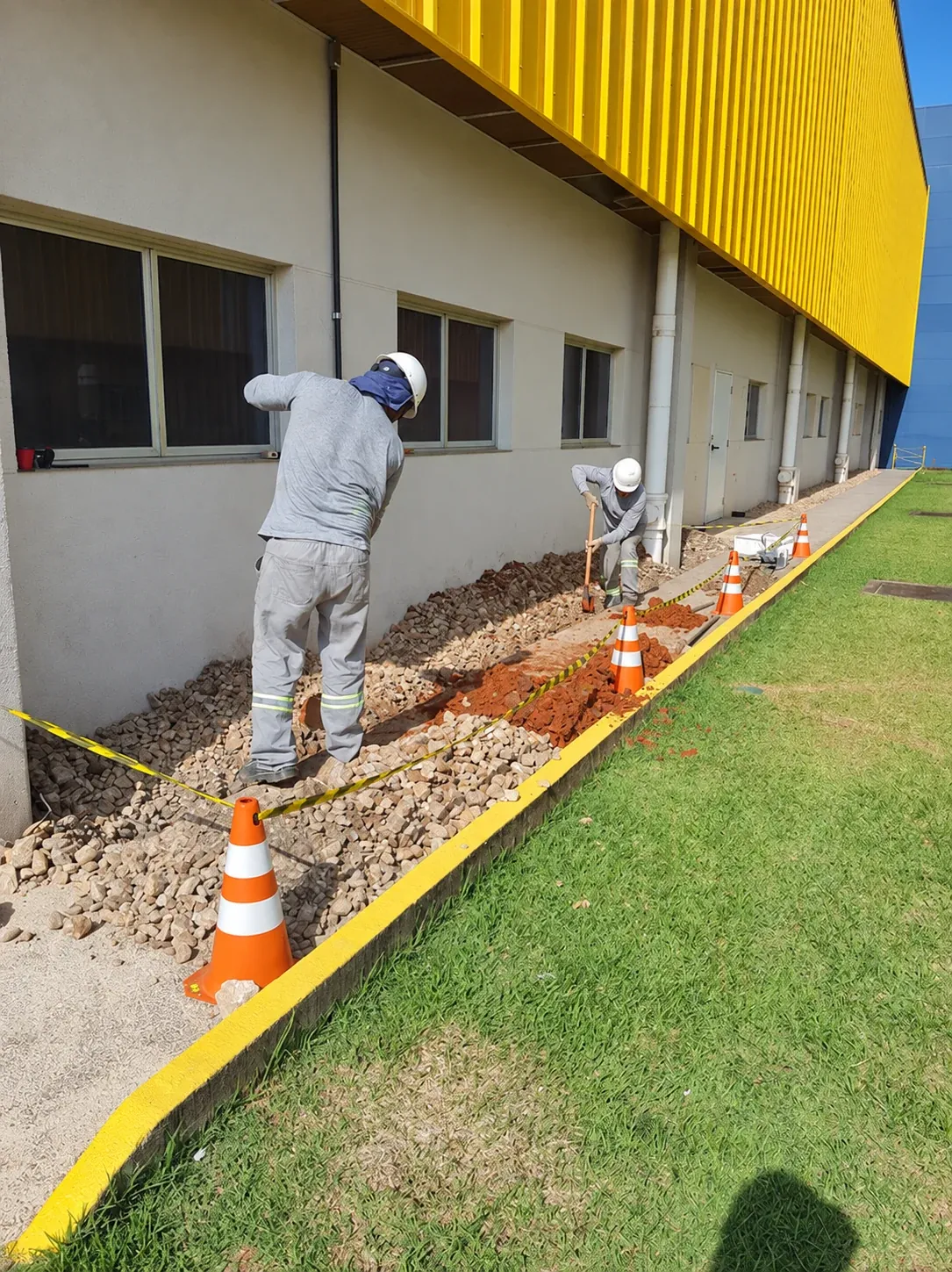

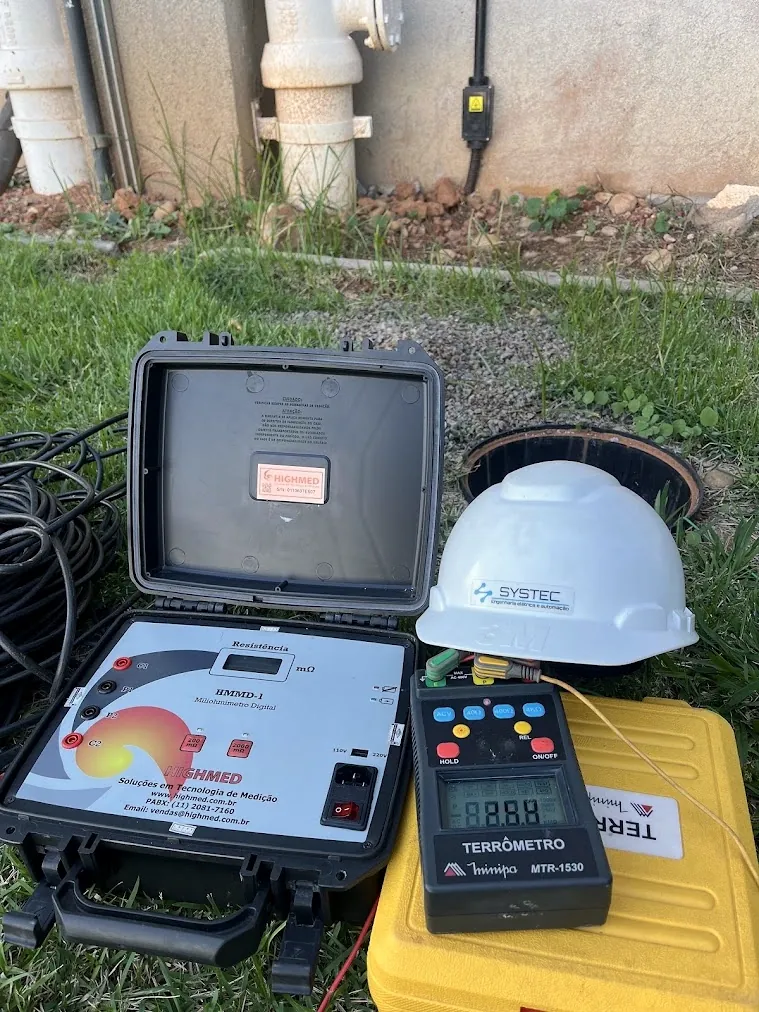

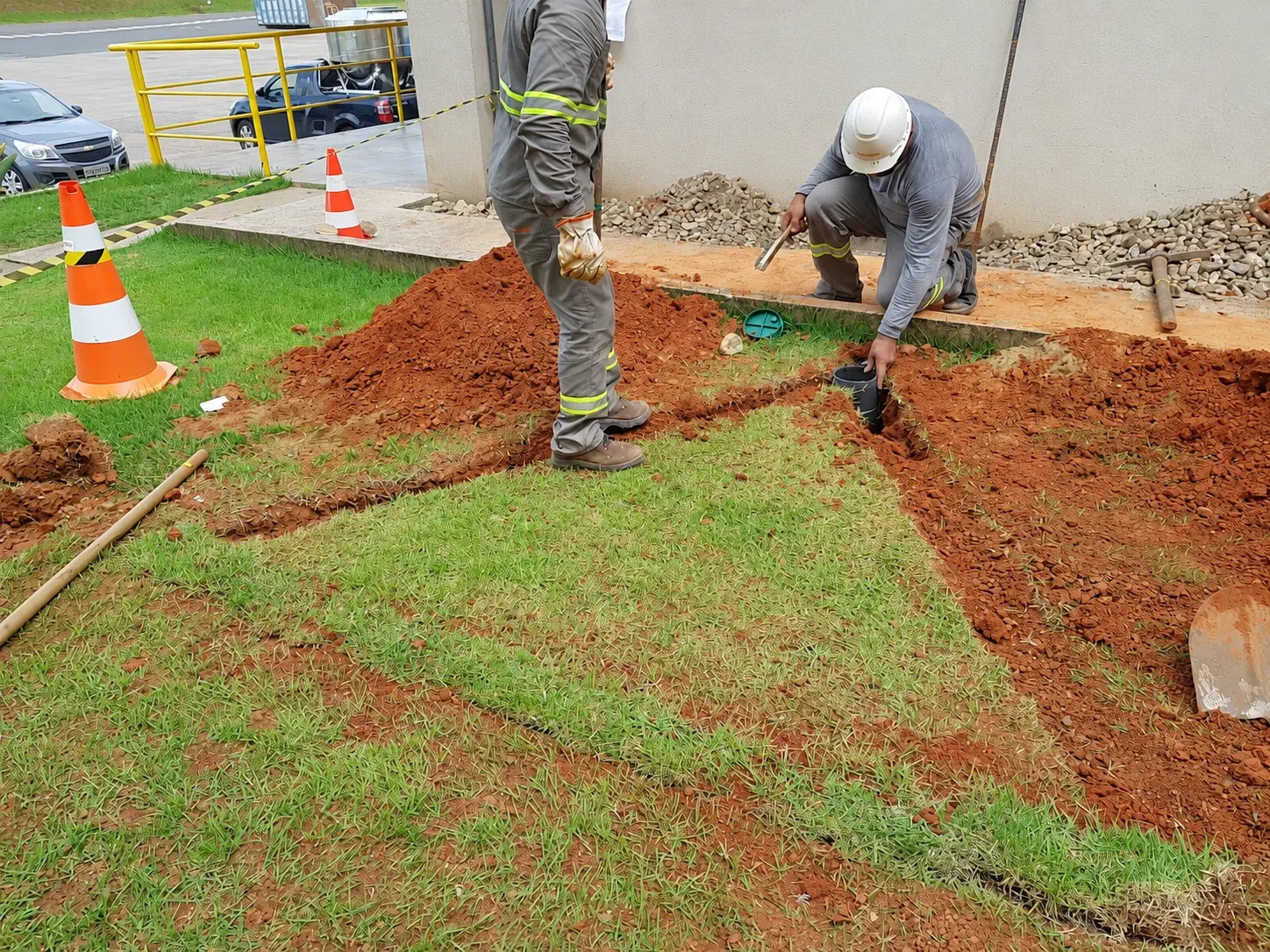

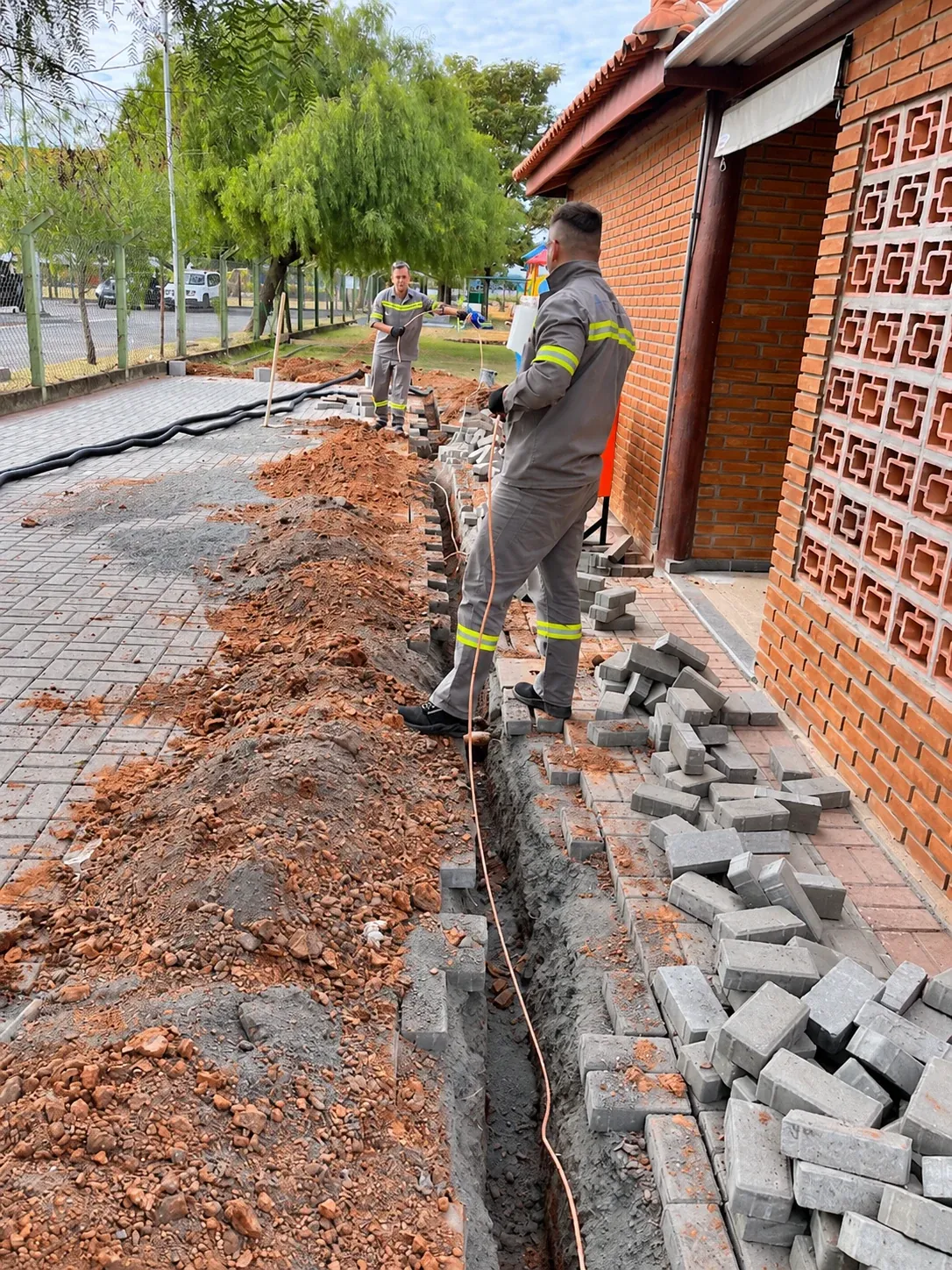

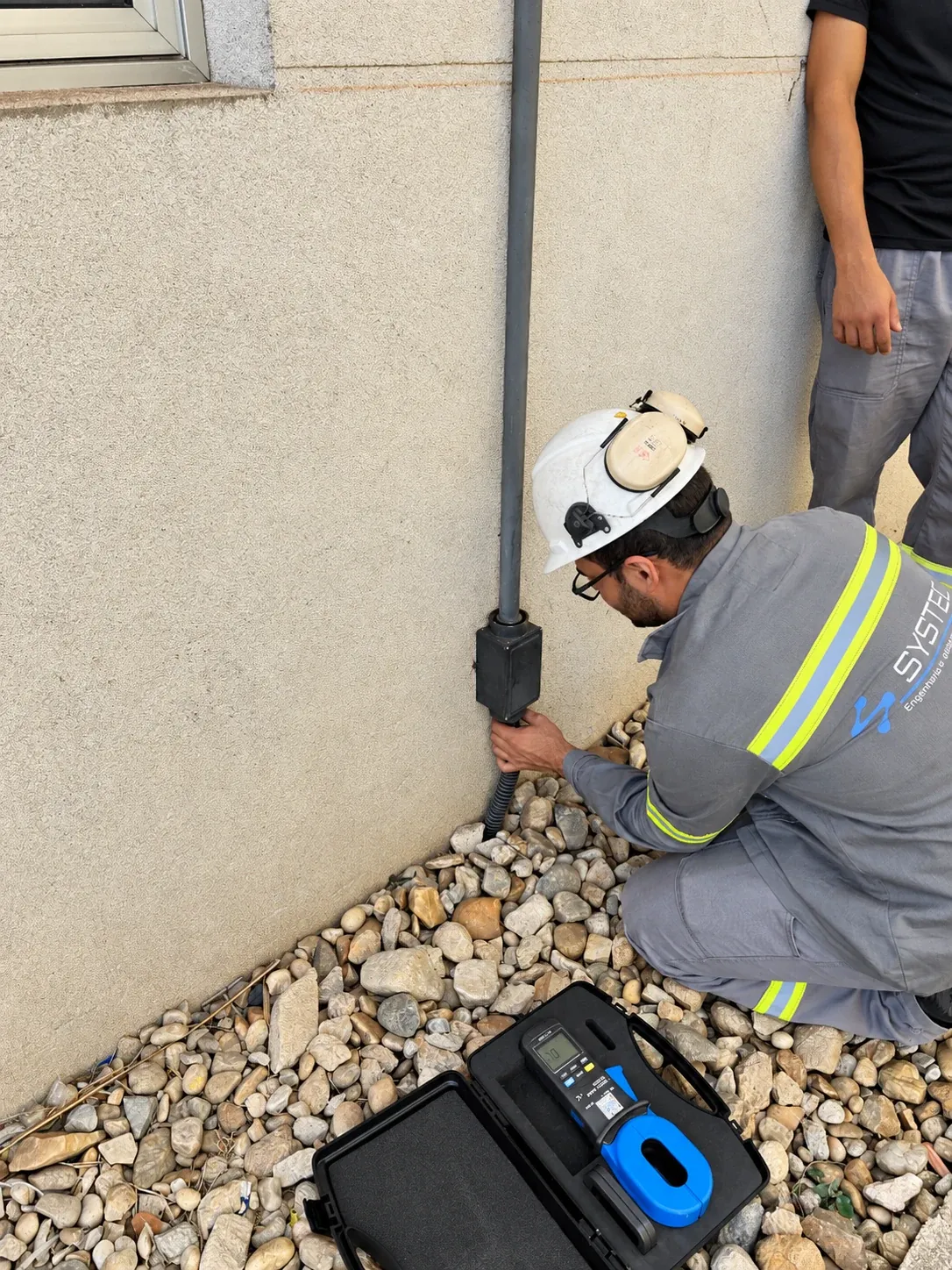

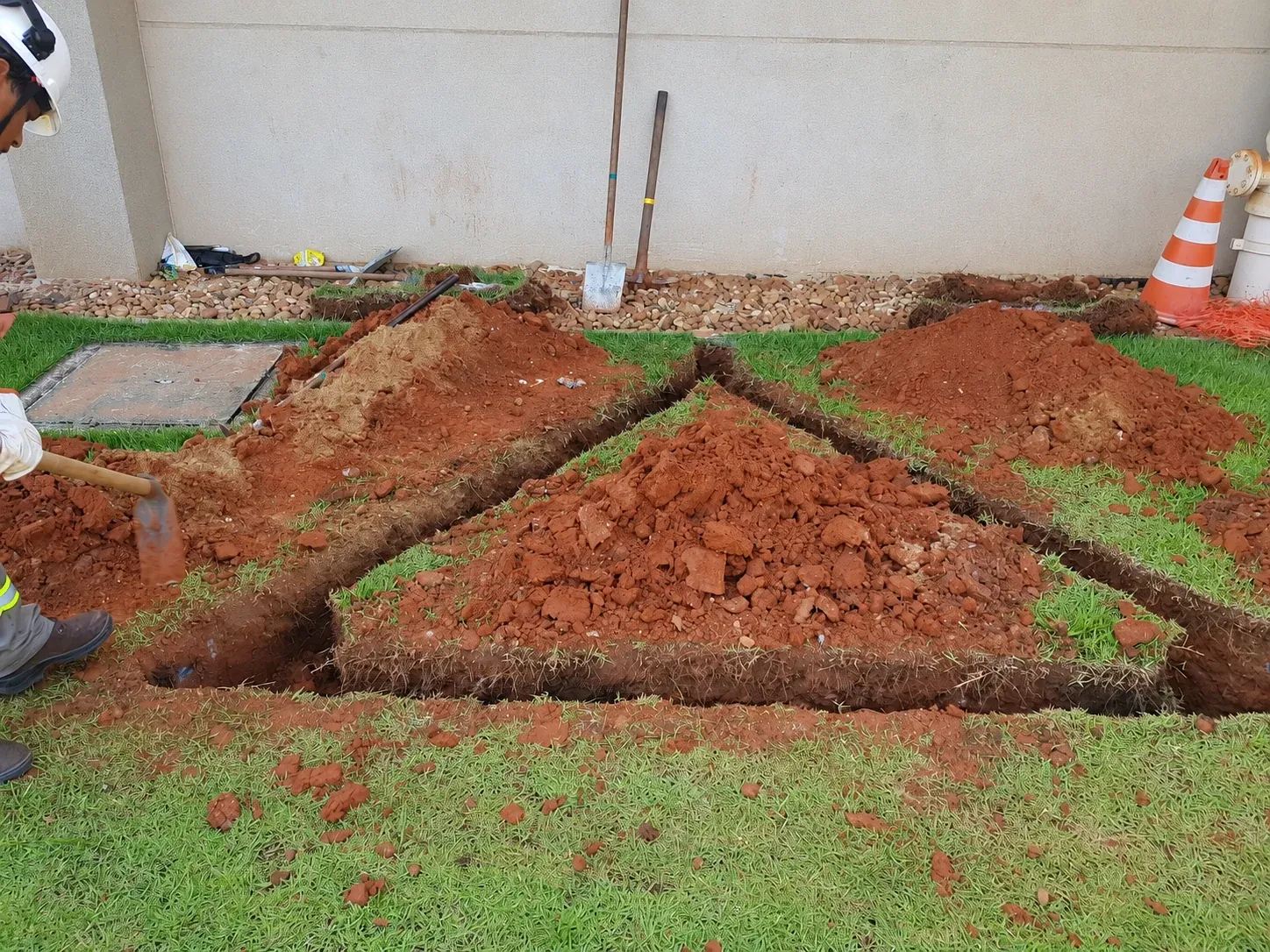

Fotografias da Systec em atividades de aterramento, infraestrutura e verificações na instalação. Clique para ampliar.
07 · Entregáveis
Documentação para operar, inspecionar e manter.
A proposta lista os documentos de cada serviço. Podem fazer parte da entrega:
- Relatório de levantamento e análise de risco com premissas documentadas.
- Projeto executivo, memorial técnico, detalhes e especificações.
- Lista de materiais e desenhos conforme executado.
- Relatório ou laudo de inspeção, com registros fotográficos e resultados das verificações.
- Relação de adequações recomendadas, pendências e orientações de manutenção.
- ART correspondente às atividades técnicas contratadas, registrada pelo responsável habilitado.
Se a planta tiver Prontuário de Instalações Elétricas, organizamos a documentação para entrar nele.
08 · Perguntas frequentes
Dúvidas comuns.
Como saber qual proteção a edificação precisa?
O levantamento e a análise de risco orientam a definição das medidas. A solução depende das características da estrutura, da ocupação, do processo, das linhas conectadas e das proteções existentes.
Um SPDA existente pode ser aproveitado?
Pode, após avaliação do projeto, das condições de montagem e dos resultados das verificações. O diagnóstico identifica os componentes aproveitáveis e as adequações necessárias.
A medição do aterramento é suficiente para avaliar o SPDA?
A avaliação reúne documentação, inspeção, continuidade e configuração dos subsistemas. As medições pertinentes complementam o diagnóstico e são interpretadas conforme o método e os critérios adotados.
O laudo inclui as correções na instalação?
O laudo registra as condições avaliadas e as recomendações. A execução das correções integra um escopo de adequação, definido na contratação.
Quando devem ocorrer as inspeções e a manutenção?
Os intervalos e os gatilhos de revisão são definidos pelos requisitos aplicáveis, pelas características do sistema e pelas condições de operação. Alterações da edificação e ocorrências relevantes também entram nessa avaliação.
Quais informações enviar para solicitar a avaliação?
Endereço, uso da edificação, plantas disponíveis, projeto e documentos do SPDA existente, registros de inspeção e informações sobre reformas ou mudanças de processo.
Solicitar avaliação do SPDA
Envie os dados da instalação para definirmos o levantamento e o escopo dos serviços.
