Adequações à NR-12
Adequação de máquinas e equipamentos à NR-12, da apreciação de riscos ao laudo final, passando por projeto, fabricação e montagem das proteções.
Proteção de máquinas- Frente
- Segurança de máquinas
- Normas de referência
- NR-12ABNT NBR ISO 13849-1ABNT NBR ISO 12100IEC 60204-1
Visão da solução
Da apreciação de riscosao laudo final.
Cada adequação começa pelo inventário das máquinas e pela apreciação de riscos de cada uma.
Com os riscos definidos, fazemos o projeto executivo e a parte elétrica e de automação, instalamos os dispositivos de segurança e adequamos os painéis. No fim, as funções de segurança são testadas e validadas, e a máquina recebe o laudo.
Escopo de atuação
Inventário e riscos
Cadastro dos equipamentos, apreciação e análise das situações perigosas.
Projeto executivo
Definição das medidas de segurança, interfaces e detalhamentos para implantação.
Elétrica e automação
Circuitos, painéis e funções de segurança com categoria e PL definidos.
Validação
Testes das funções implantadas, relatório técnico e laudo final.
Casos NR-12
Do projeto 3D à máquina protegida.
Adequações executadas pela Systec, com o projeto e as fotos da obra lado a lado.

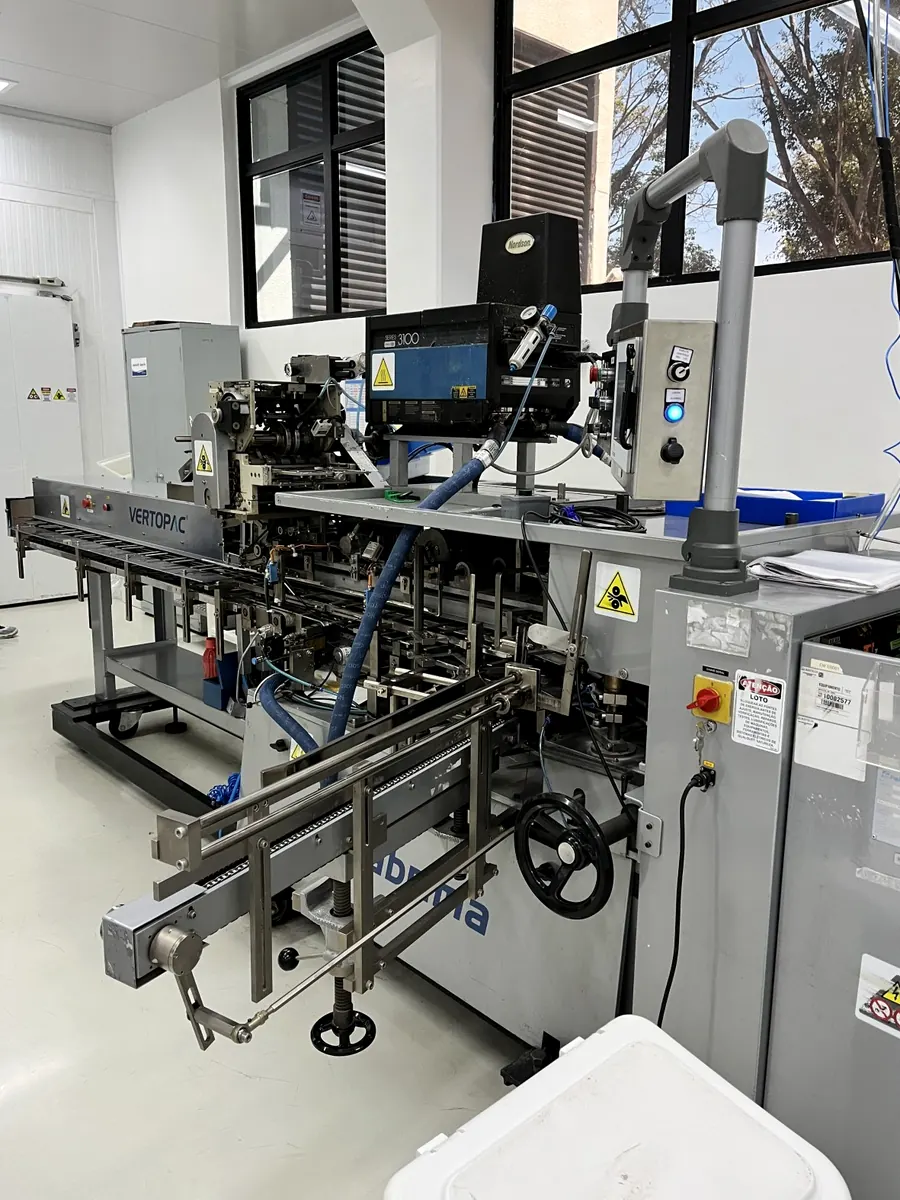

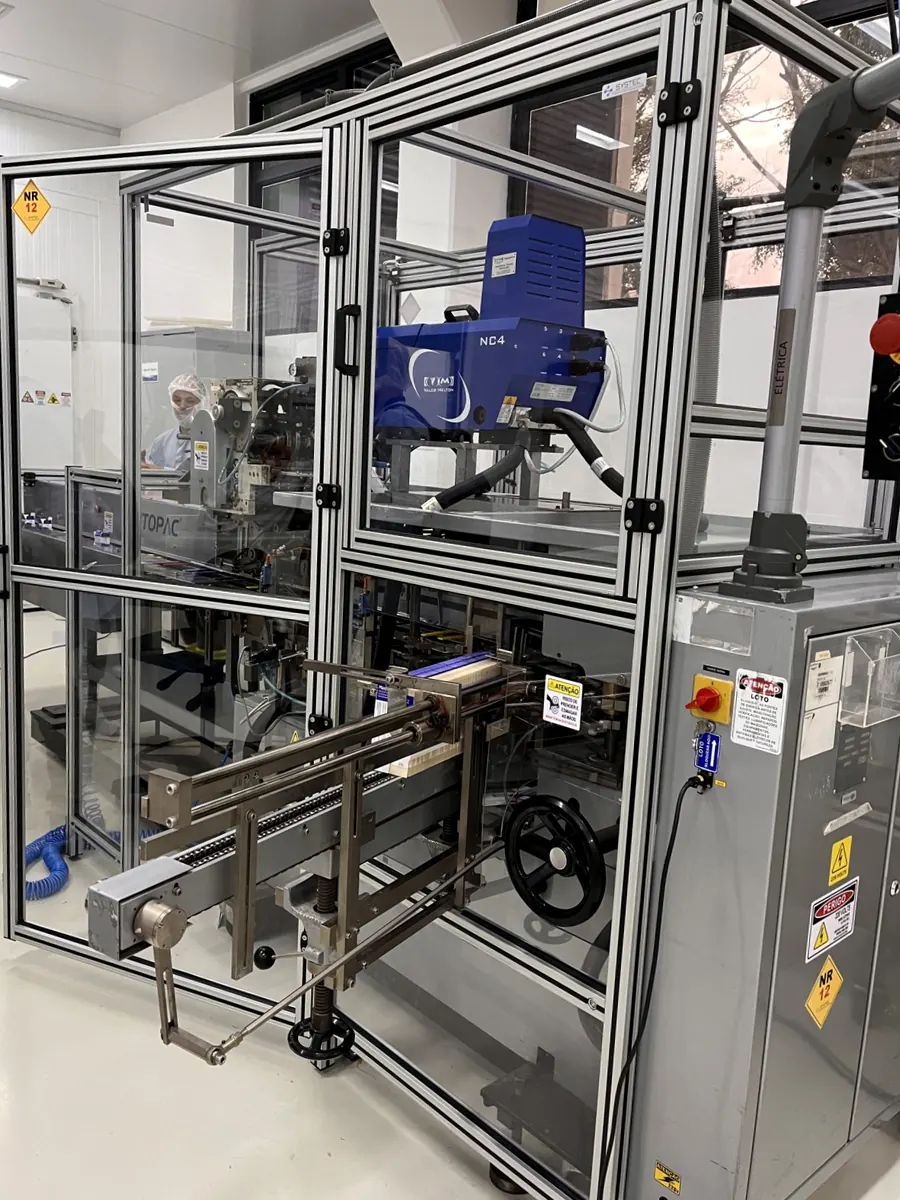

AntesDepois · Systec
Arraste para comparar antes e depois, no mesmo ângulo.

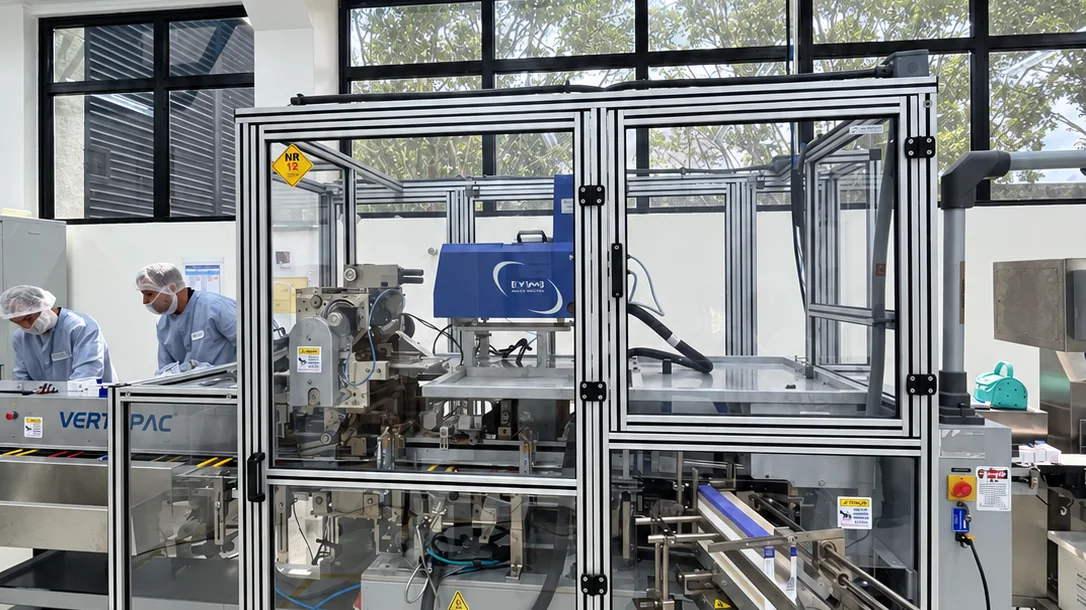

Caso real · Enclausuramento NR-12
Da máquina exposta à operação protegida.
Antes da adequação, os mecanismos da encartuchadeira ficavam ao alcance do operador. A Systec levantou a máquina em campo, modelou o enclausuramento em 3D sobre o equipamento existente, detalhou cada porta para fabricação e ligou as portas ao circuito de segurança. A montagem na linha seguiu o projeto aprovado.
- Segmento
- Indústria farmacêutica · Cotia/SP
- Equipamento
- Encartuchadeira horizontal em linha de embalagem
- Escopo
- Projeto mecânico 3D, projeto elétrico, fabricação e montagem
- Proteções
- Enclausuramento em perfil de alumínio 40 × 40 mm com chapas de policarbonato
- Segurança

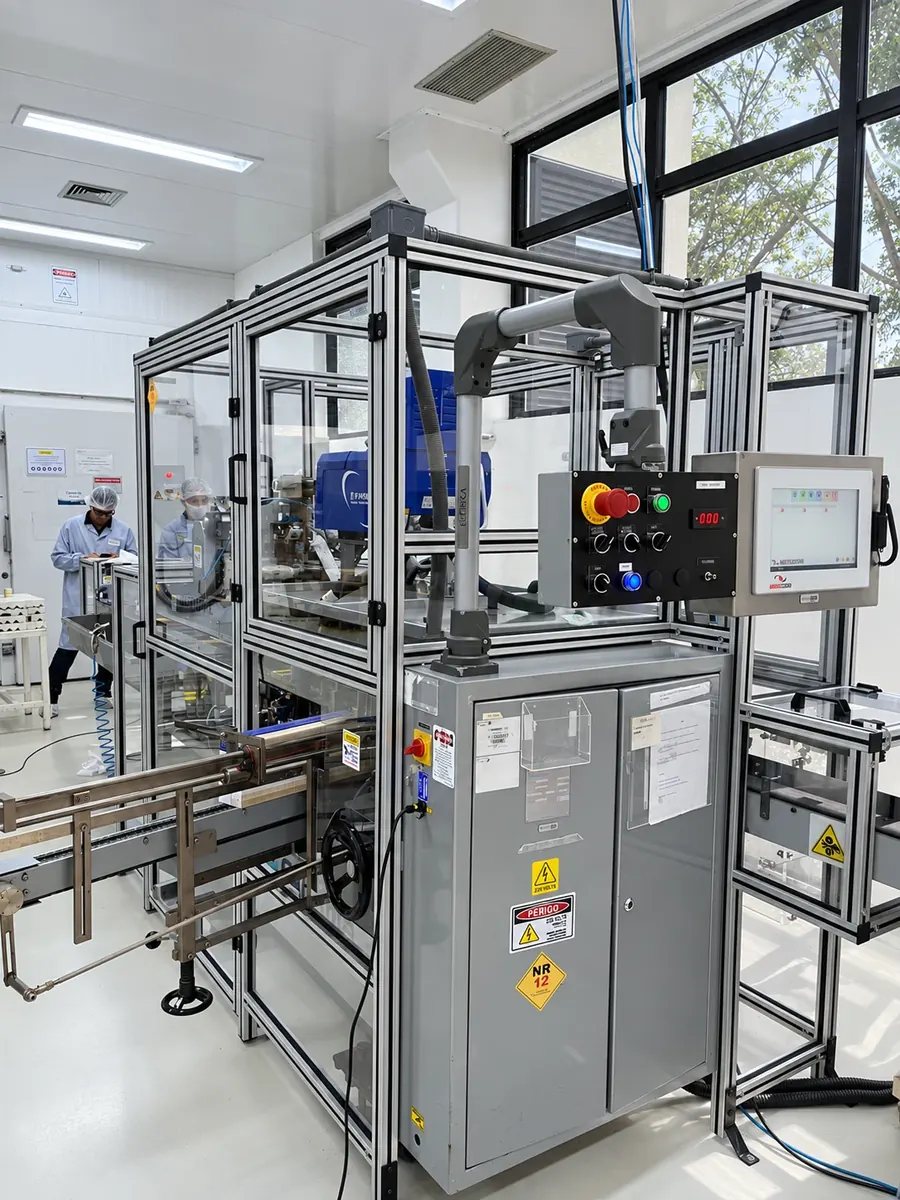

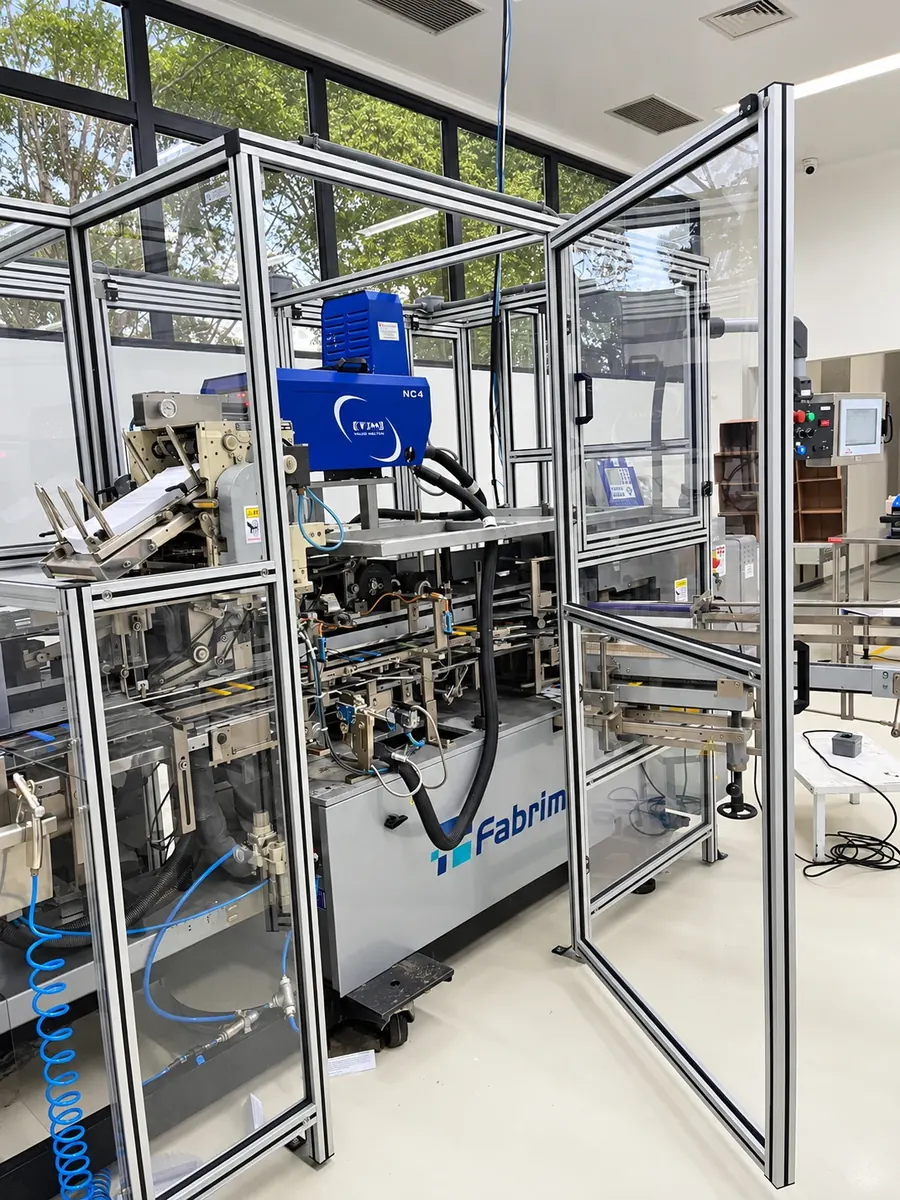

- Portas monitoradas por sensores magnéticos de segurança e relé de segurança
- Documentação
- 17 pranchas mecânicas e projeto elétrico as built
Projeto executivo

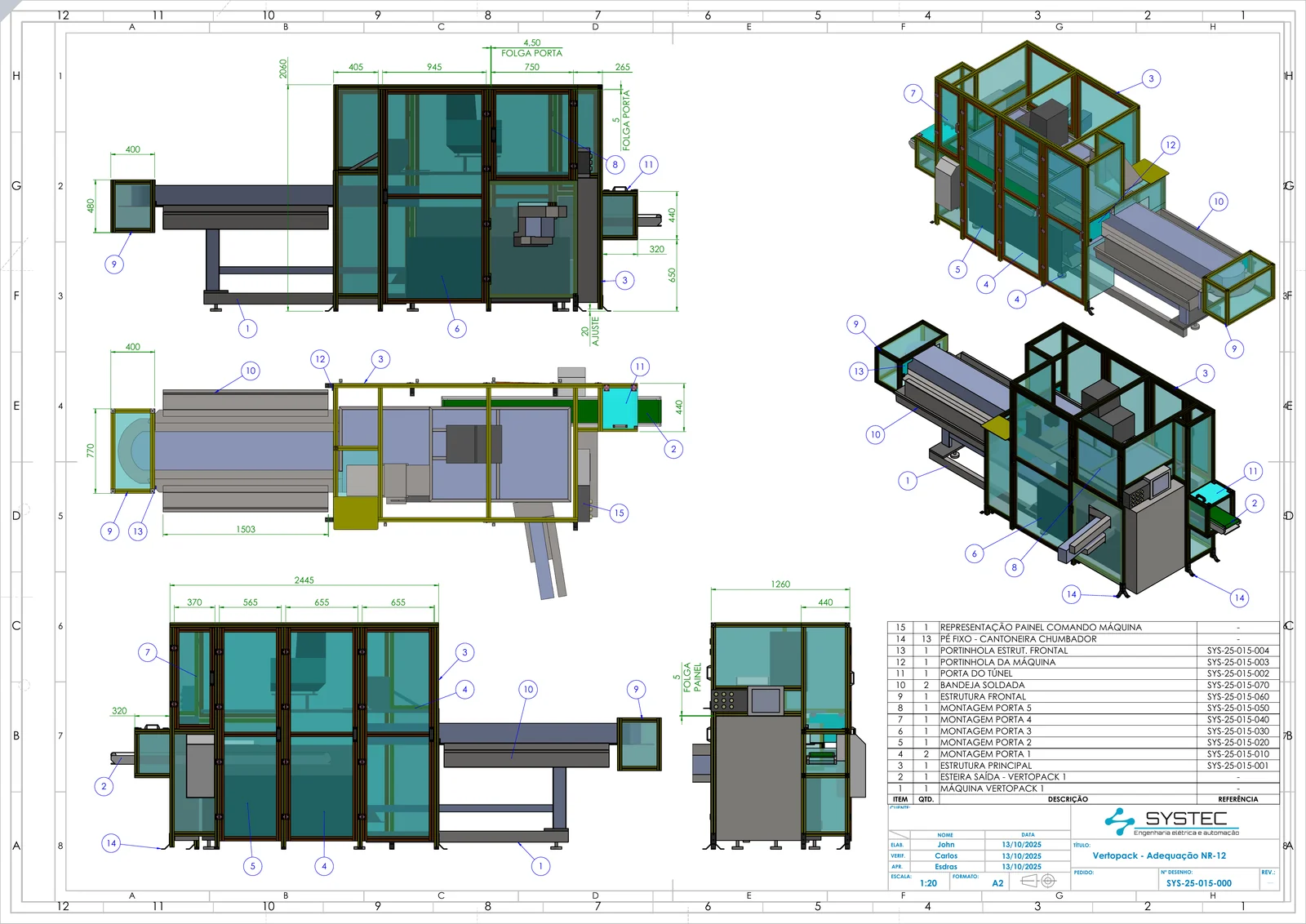

Projeto executivo completo
Do levantamento à liberação para fabricação: estrutura e peças detalhadas, medidas conferidas na máquina e projeto 3D apresentado ao cliente antes do início da montagem.
- Detalhamento da estrutura, portas e portinholas
- Conferência de medidas em campo
- Projeto 3D apresentado ao cliente antes da montagem
- 17 pranchas de fabricação

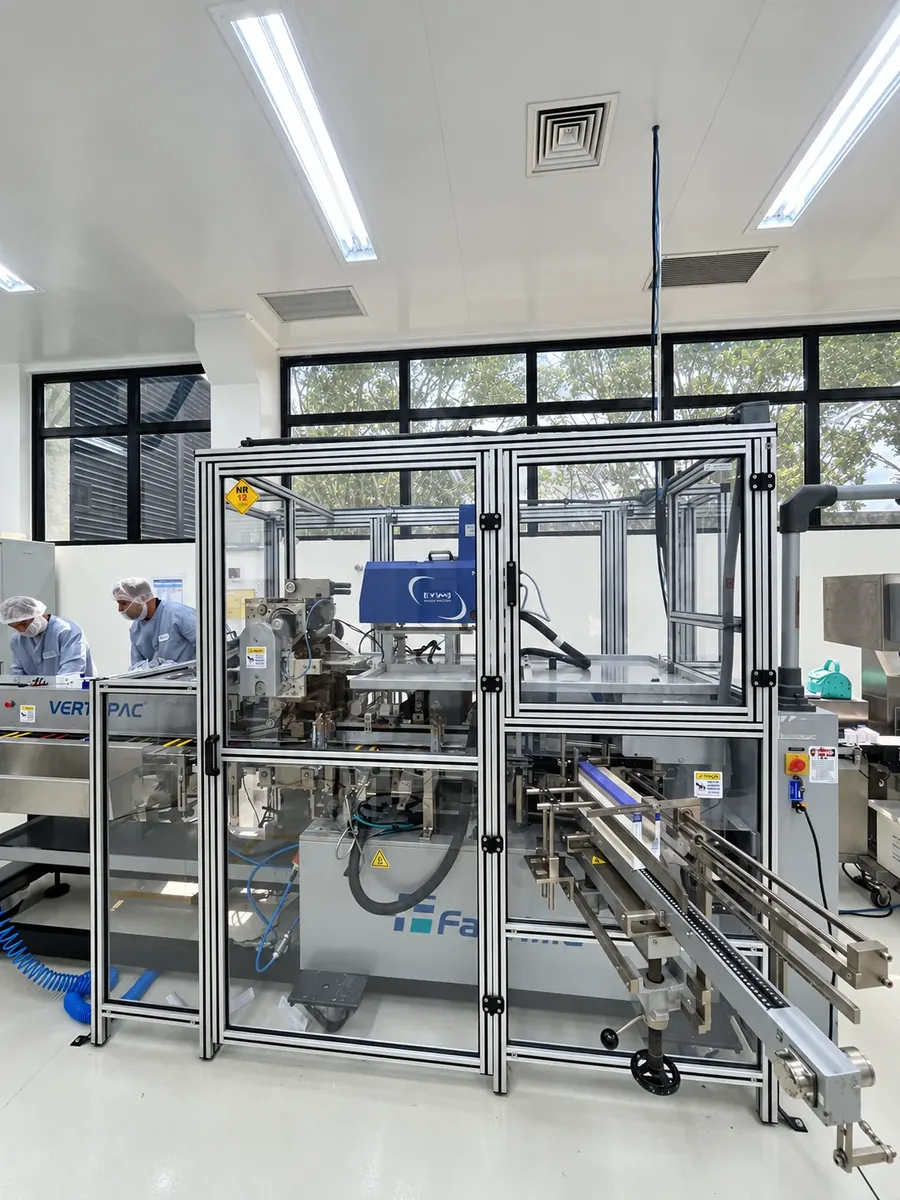

Registros da obra
Antes da execução e entrega final.

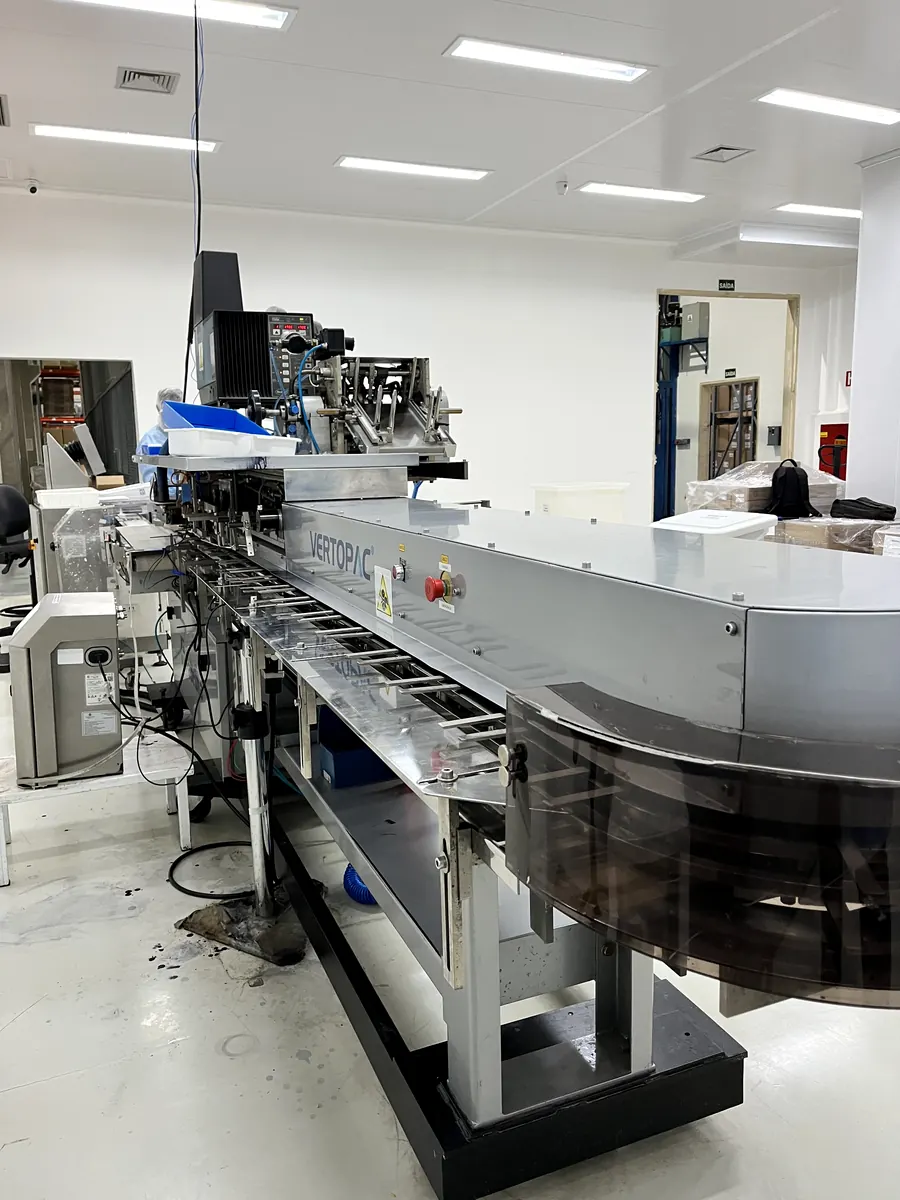

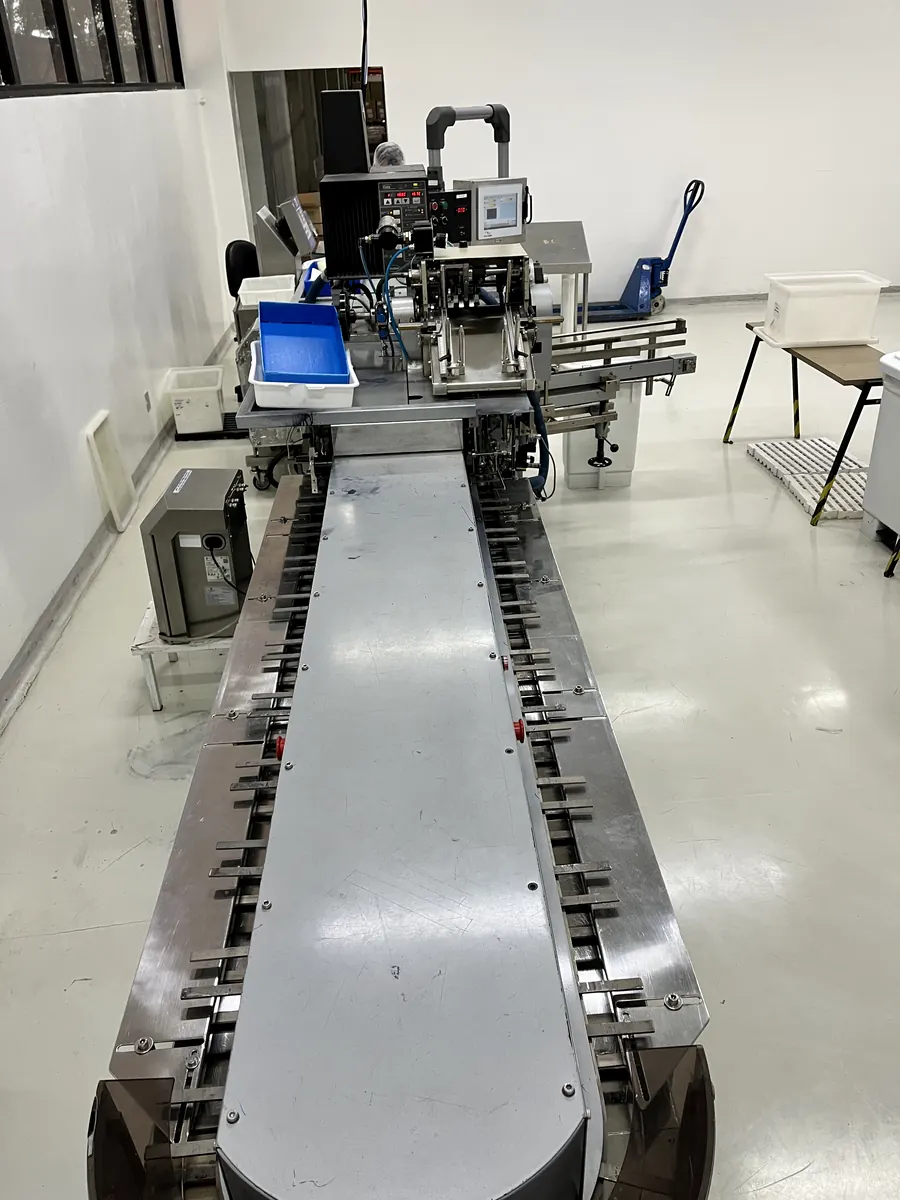

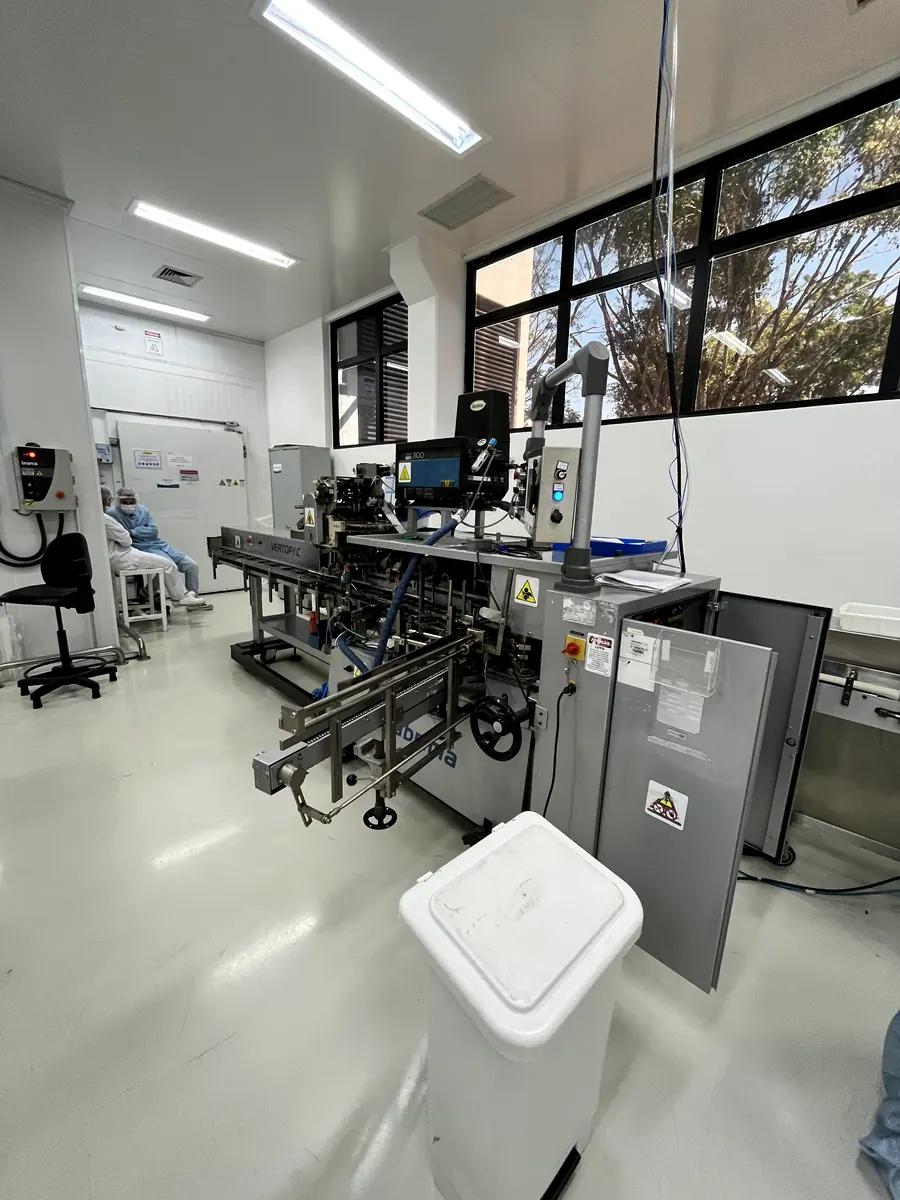

A máquina no levantamento e o enclausuramento instalado na linha. Clique para ampliar.
Entregáveis
O que fica com você.Por escrito.
A lista segue a ordem real de execução. Cada etapa termina com um documento.
| Item | Entregável | Status |
|---|---|---|
| 01 | Inventário de máquinas e apreciação de riscos | |
| 02 | Projeto executivo, elétrico e de automação | |
| 03 | Instalação de dispositivos e adequação de painéis e circuitos | |
| 04 | Testes, validação, relatório técnico e laudo final |
